Đồng hồ nước thải Zenner DN80

Khái niệm Đồng hồ nước thải Zenner DN80

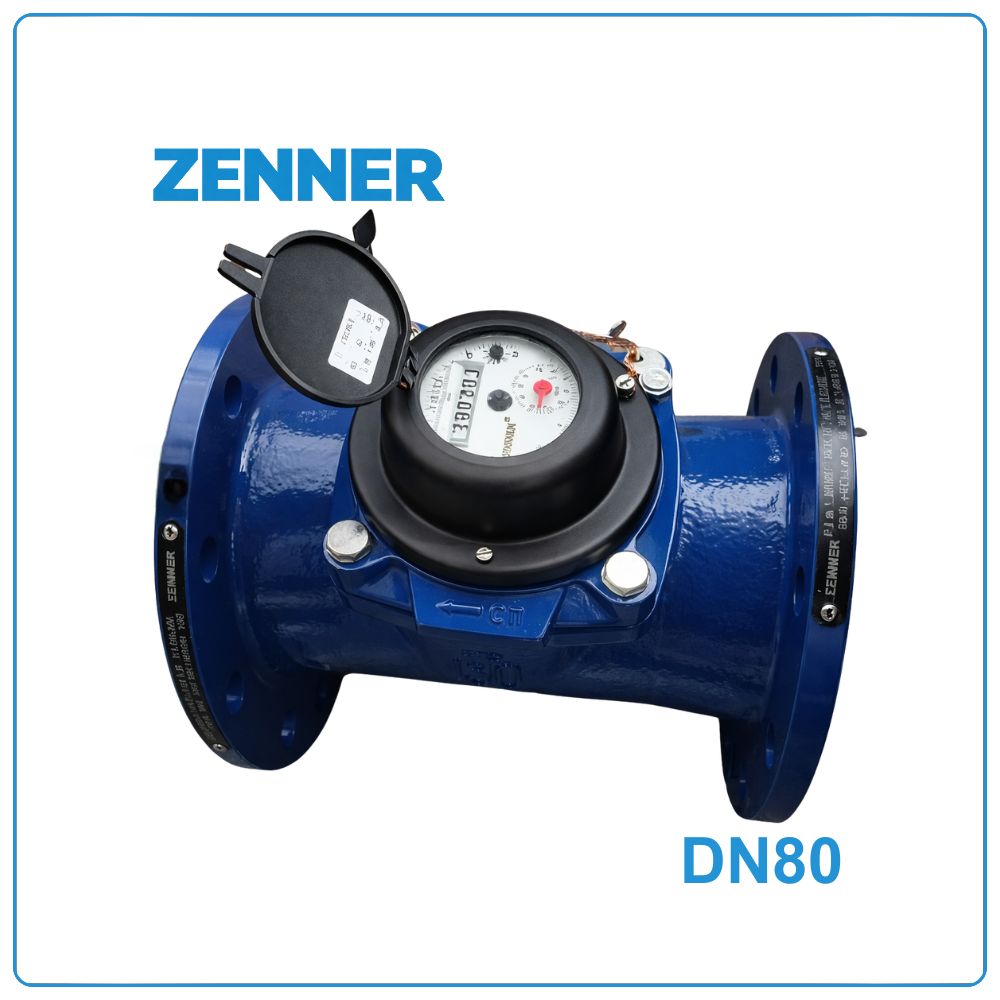

Đồng hồ nước thải Zenner DN80 (phi 90) là dòng đồng hồ cơ mặt bích cao cấp từ Đức, chuyên dùng đo lưu lượng nước thải, nước thải đã qua xử lý trong các nhà máy, công nghiệp. Thiết bị có thân gang sơn Epoxy, cánh quạt trên, truyền động từ tính, chịu áp lực PN16 (16bar), đảm bảo độ bền cao và hoạt động ổn định trong môi trường khắc nghiệt.

Quy đổi kích thước:

• DN80 tương đương 3 inch
• Đường kính ống phi 89 mm

Vai trò của Đồng hồ nước thải Zenner DN80

Trong hệ thống xả thải, Zenner DN80 giữ các vai trò quan trọng:

• Theo dõi lưu lượng nước thải tại các tuyến nhánh chính
• Hỗ trợ quản lý và kiểm soát vận hành hệ thống xử lý
• Cung cấp dữ liệu cho công tác báo cáo và giám sát môi trường
• Phát hiện sớm sự thay đổi bất thường của dòng chảy

Đặc điểm nổi bật của Đồng hồ nước thải Zenner DN80

• Kết cấu chắc chắn, phù hợp lắp đặt cố định lâu dài
• Buồng đo được thiết kế hợp lý, hạn chế bám cặn
• Truyền động từ tính, bảo vệ bộ hiển thị khỏi nước thải
• Mặt số rõ nét, dễ quan sát và ghi nhận số liệu
• Thân gang phủ epoxy, chống ăn mòn và oxy hóa

Thông số kỹ thuật Đồng hồ nước thải Zenner DN80

So sánh Đồng hồ nước thải Zenner DN80 với hãng khác

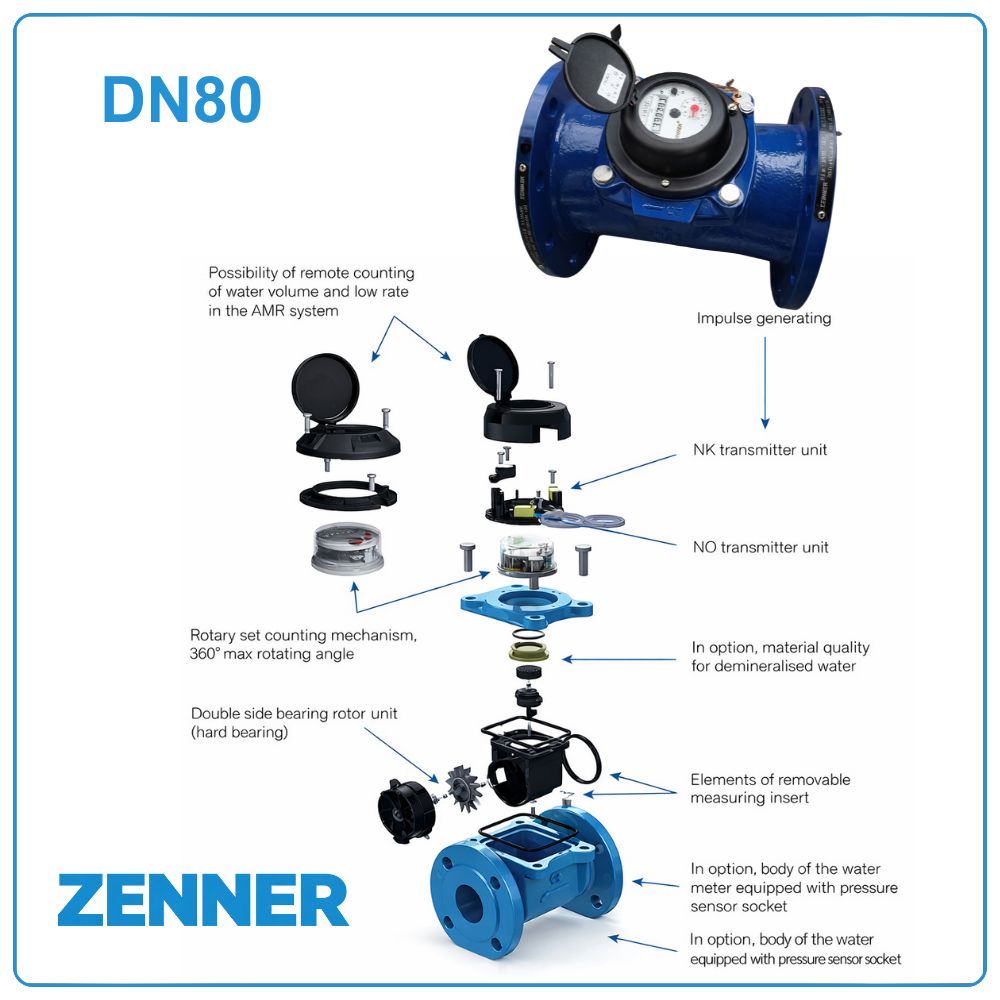

Cấu tạo Đồng hồ nước thải Zenner DN80

Đồng hồ nước thải Zenner DN80 được thiết kế gọn nhưng chắc chắn, phù hợp cho các tuyến xả thải cỡ trung. Các bộ phận chính gồm:

• Thân đồng hồ bằng gang phủ epoxy: Giúp bảo vệ đồng hồ khỏi ăn mòn và tác động của môi trường nước thải trong quá trình vận hành lâu dài.
• Buồng đo lưu lượng tối ưu: Không gian bên trong được thiết kế đủ rộng để dòng nước thải chứa cặn có thể chảy qua ổn định, hạn chế tình trạng bám bẩn và giảm tổn thất áp suất.
• Cánh đo dạng quạt: Chế tạo từ vật liệu chịu mài mòn, chuyển động linh hoạt ngay cả khi lưu lượng thay đổi.
• Cơ cấu truyền động từ tính: Truyền chuyển động quay từ cánh đo lên bộ hiển thị mà không tiếp xúc trực tiếp với nước thải.
• Bộ hiển thị cơ học kín nước: Mặt số đặt trong khoang khô, giúp tăng độ bền và giữ ổn định độ chính xác.

Nguyên lý hoạt động của Đồng hồ nước thải Zenner DN80

Khi nước thải chảy qua đồng hồ, dòng chảy tác động lên cánh đo làm cánh quay quanh trục. Tốc độ quay của cánh đo tỷ lệ thuận với lưu lượng nước thải đi qua đường ống.

Chuyển động quay này được truyền gián tiếp thông qua từ trường lên bộ đếm đặt phía trên buồng đo. Nhờ cơ chế truyền động không tiếp xúc, bộ hiển thị không bị ảnh hưởng bởi cặn bẩn trong nước thải, từ đó ghi nhận tổng lưu lượng xả thải một cách ổn định và chính xác trong suốt thời gian sử dụng.

Cách lắp đặt Đồng hồ nước thải Zenner DN80

• Lắp đặt theo phương ngang, đúng chiều mũi tên dòng chảy
• Đảm bảo đoạn ống thẳng trước ≥ 5D, sau ≥ 3D
• Tránh lắp tại vị trí có rung lắc hoặc dòng xoáy mạnh
• Siết bu lông mặt bích đều lực để tránh rò rỉ

Lưu ý khi lắp đặt và sử dụng

• Không sử dụng đồng hồ cho nước sạch hoặc nước uống
• Hạn chế rác lớn đi trực tiếp vào đồng hồ
• Kiểm tra và vệ sinh định kỳ để duy trì độ chính xác
• Tránh để đồng hồ ngập nước trong thời gian dài

Ứng dụng thực tế của Đồng hồ nước thải Zenner DN80

• Hệ thống thoát nước sinh hoạt
• Khu thương mại, dịch vụ
• Nhà xưởng sản xuất quy mô vừa
• Hệ thống xử lý nước thải nội bộ
