Đồng hồ nước thải Zenner DN150

Khái niệm Đồng hồ nước thải Zenner DN150

Đồng hồ nước thải Zenner DN150 (phi 168mm) là thiết bị đo lưu lượng cao cấp, bền bỉ của Đức, chuyên dùng cho nước thải công nghiệp/sinh hoạt. Sản phẩm (thường model WPH-N hoặc WI-N) có thân gang phủ epoxy, kết nối mặt bích, hoạt động ổn định ở áp lực PN10/16, tiêu chuẩn Class B/A, chịu nhiệt tới 50∘.

Quy đổi kích thước:

• DN150 ≈ 6 inch
• Đường kính ống tương đương: khoảng Φ168 mm

Vai trò của Đồng hồ nước thải Zenner DN150

• Giám sát lưu lượng xả thải tại đầu ra trạm xử lý
• Cung cấp dữ liệu cho báo cáo môi trường
• Đánh giá hiệu suất và công suất hệ thống
• Phát hiện sớm hiện tượng quá tải hoặc bất thường
• Đảm bảo minh bạch số liệu đo

Đặc điểm nổi bật của Đồng hồ nước thải Zenner DN150

• Buồng đo lớn, phù hợp lưu lượng cao
• Cánh đo chịu mài mòn, hạn chế kẹt rác
• Truyền động từ tính kín, bảo vệ bộ đếm
• Mặt số khô, dễ quan sát và kiểm tra
• Thân gang cầu phủ epoxy chống ăn mòn

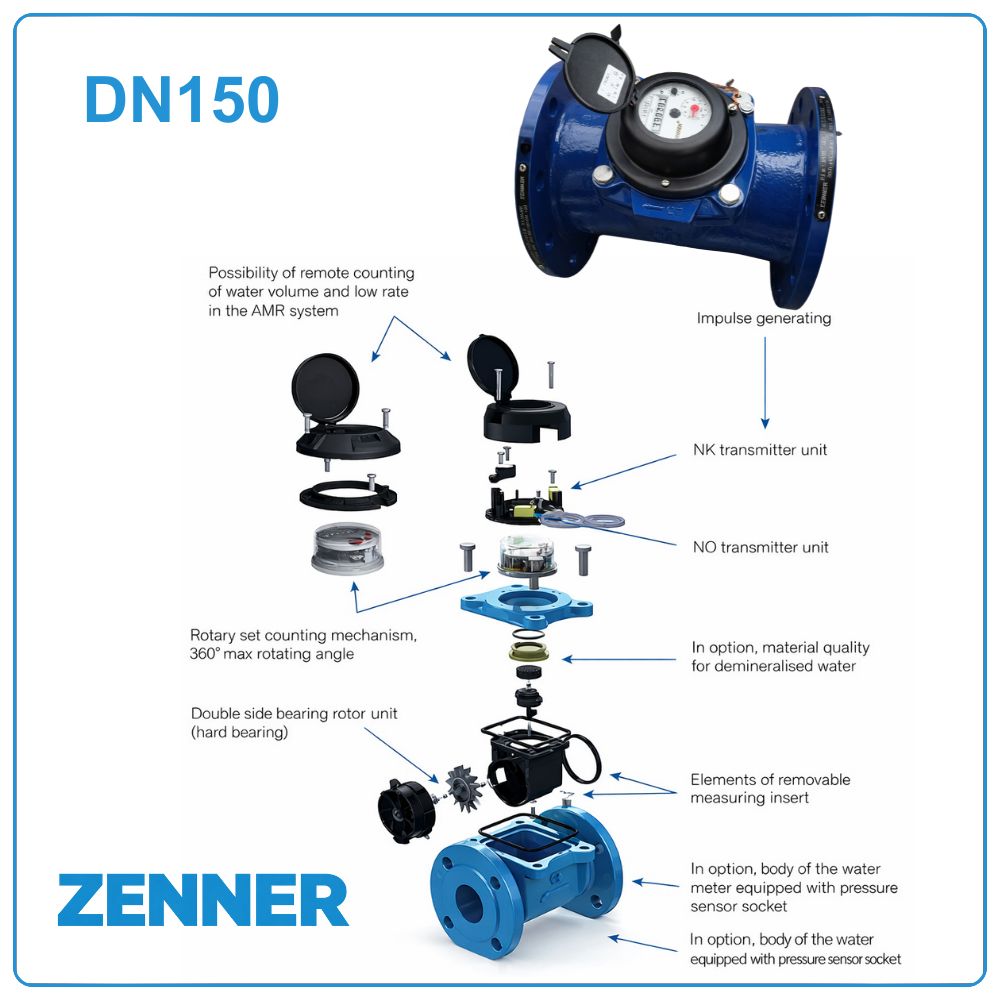

Cấu tạo Đồng hồ nước thải Zenner DN150

Đồng hồ nước thải Zenner DN150 được thiết kế theo hướng tối ưu cho môi trường làm việc có nhiều cặn bẩn, với các bộ phận chính gồm:

• Thân đồng hồ bằng gang cầu: Bề mặt được phủ lớp epoxy chống ăn mòn, giúp đồng hồ chịu được môi trường ẩm ướt và hóa chất nhẹ trong nước thải.
• Buồng đo lưu lượng lớn: Thiết kế không gian rộng, tạo điều kiện cho dòng nước thải chảy qua ổn định, hạn chế tắc nghẽn do rác và cặn.
• Cánh đo kiểu Woltman: Đặt trong buồng đo, làm từ vật liệu chịu mài mòn, phù hợp với lưu lượng lớn và dòng chảy liên tục.
• Cơ cấu truyền động từ tính: Truyền chuyển động quay của cánh đo lên bộ đếm mà không tiếp xúc trực tiếp, giúp bảo vệ bộ hiển thị khỏi nước thải.
• Bộ hiển thị cơ học kín nước: Mặt số khô, dễ quan sát, đảm bảo độ ổn định và tuổi thọ cao trong quá trình vận hành.

Nguyên lý hoạt động của Đồng hồ nước thải Zenner DN150

Khi nước thải chảy qua đồng hồ, dòng chảy tạo lực tác động lên cánh đo Woltman làm cánh quay quanh trục. Tốc độ quay của cánh đo tỷ lệ thuận với lưu lượng nước thải đi qua đường ống.

Chuyển động quay này được truyền gián tiếp thông qua từ trường đến bộ đếm số đặt trong khoang khô phía trên. Nhờ cơ chế truyền động không tiếp xúc, các tạp chất trong nước thải không ảnh hưởng trực tiếp đến bộ hiển thị, giúp đồng hồ duy trì độ chính xác ổn định trong thời gian dài.

Tổng số vòng quay của cánh đo được quy đổi thành tổng lưu lượng nước thải chảy qua đồng hồ, phục vụ cho việc giám sát, thống kê và báo cáo xả thải.

Thông số kỹ thuật Đồng hồ nước thải Zenner DN150

So sánh Đồng hồ nước thải DN150 với hãng khác

Cách lắp đặt Đồng hồ nước thải Zenner DN150

Để đảm bảo đồng hồ hoạt động chính xác và bền bỉ, cần tuân thủ các nguyên tắc lắp đặt sau:

• Lắp đồng hồ theo phương ngang, trục cánh quạt song song với mặt đất
• Lắp đúng chiều mũi tên dòng chảy trên thân đồng hồ
• Bố trí đoạn ống thẳng trước đồng hồ tối thiểu 5D và sau đồng hồ tối thiểu 3D
• Nên lắp sau song chắn rác hoặc bể lắng sơ bộ để giảm cặn lớn
• Siết bu lông mặt bích đều lực, tránh lệch tâm gây rung

Lưu ý khi lắp đặt và sử dụng

• Không lắp đồng hồ tại vị trí có dòng chảy xoáy mạnh
• Tránh lắp ở điểm thấp dễ ngập kéo dài
• Kiểm tra định kỳ để phát hiện kịp thời tình trạng bám cặn
• Không sử dụng đồng hồ nước sạch thay thế cho nước thải

Ứng dụng thực tế của Zenner DN150

Zenner DN150 được ứng dụng rộng rãi trong:

• Trạm xử lý nước thải tập trung
• Nhà máy sản xuất có lưu lượng xả thải lớn
• Khu công nghiệp, khu chế xuất
• Hệ thống thoát nước đô thị
• Công trình yêu cầu đo lưu lượng xả thải chính xác
