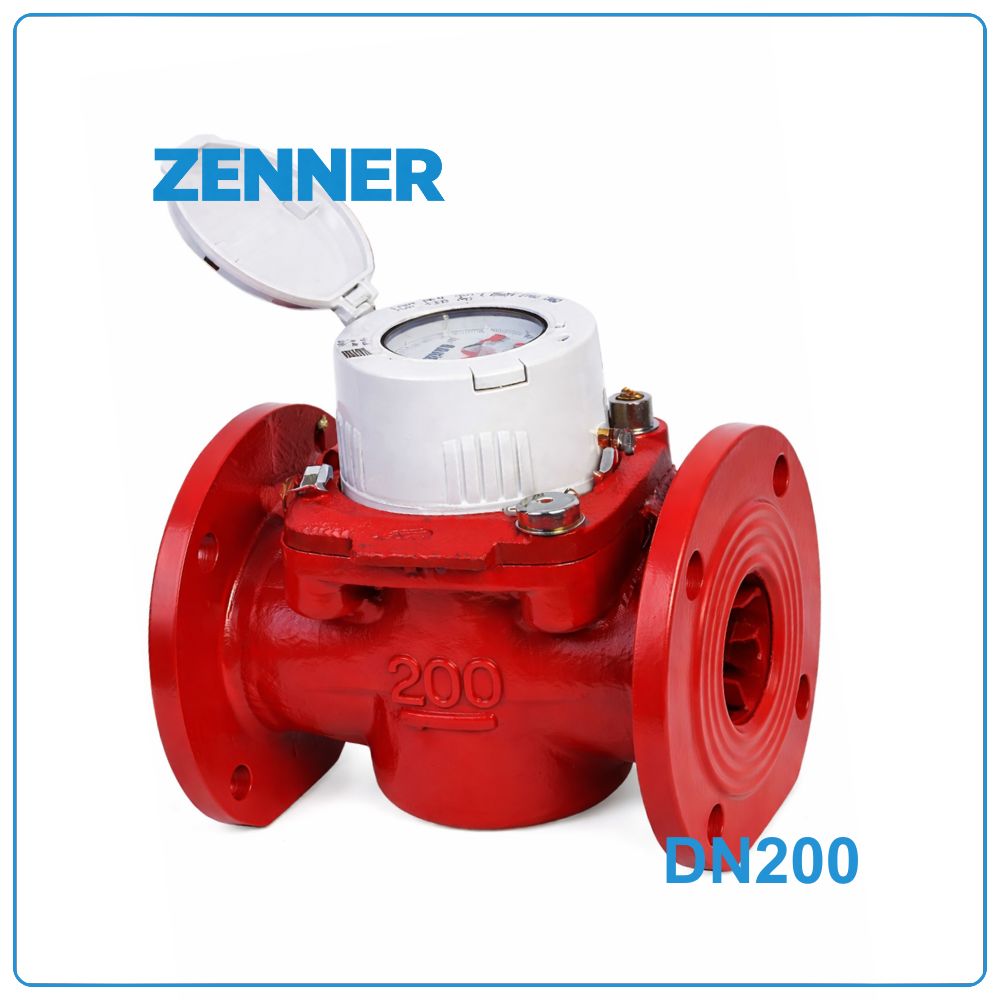

Đồng hồ nước nóng Zenner DN200

Định nghĩa Đồng hồ nước nóng Zenner DN200

Đồng hồ nước nóng Zenner DN200 là thiết bị đo lưu lượng cơ học chuyên dụng, dùng để ghi nhận tổng lượng nước nóng chảy qua đường ống có đường kính danh nghĩa DN200 trong quá trình vận hành hệ thống.

Thiết bị được thiết kế riêng cho môi trường nước nóng, giúp duy trì độ chính xác và độ bền trong các hệ thống có điều kiện làm việc khắc nghiệt.

Quy đổi kích thước:

• DN200 tương đương 8 inch
• Đường kính ống lắp đặt xấp xỉ Φ219 mm

Nhiệm vụ của Đồng hồ nước nóng Zenner DN200

• Đo và ghi nhận chính xác lưu lượng nước nóng lưu thông trong hệ thống
• Hỗ trợ giám sát, kiểm soát và tối ưu vận hành hệ thống nhiệt
• Cung cấp dữ liệu phục vụ quản lý, phân bổ và quyết toán chi phí
• Phát hiện sớm các bất thường về lưu lượng trong hệ thống nước nóng

Đặc điểm nổi bật của Đồng hồ nước nóng Zenner DN200

• Thiết kế chuyên dụng cho hệ thống nước nóng lưu lượng rất lớn
• Kết cấu cơ khí chắc chắn, chịu nhiệt và chịu áp tốt
• Cơ cấu truyền động từ tính, hạn chế ảnh hưởng của nhiệt và cặn bẩn
• Mặt hiển thị rõ ràng, dễ theo dõi trong môi trường kỹ thuật
• Tuổi thọ cao, phù hợp vận hành liên tục trong thời gian dài

Cấu tạo Đồng hồ nước nóng Zenner DN200

Đồng hồ nước nóng Zenner DN200 gồm các bộ phận chính:

• Thân đồng hồ: Gang cầu chịu nhiệt, phủ sơn epoxy chống ăn mòn, đảm bảo độ bền cơ học cao.
• Buồng đo lưu lượng: Gia công chính xác, giúp dòng chảy ổn định, giảm nhiễu và sai số đo.
• Cánh đo: Vật liệu chịu nhiệt, thiết kế cân bằng, phản hồi tốt với lưu lượng lớn.
• Trục truyền động: Chịu lực cao, hoạt động ổn định trong điều kiện áp suất lớn.
• Bộ truyền động từ tính: Truyền chuyển động không tiếp xúc, bảo vệ cơ cấu hiển thị khỏi tác động của nhiệt độ và áp suất.
• Mặt hiển thị: Kín nước, chống hấp hơi, hiển thị rõ ràng các thông số đo.

Nguyên lý hoạt động của Đồng hồ nước nóng Zenner DN200

Khi nước nóng đi qua đồng hồ, dòng chảy tác động trực tiếp lên cánh đo trong buồng đo, làm cánh quay quanh trục. Tốc độ quay của cánh đo tỷ lệ thuận với lưu lượng nước nóng đi qua đường ống.

Chuyển động quay được truyền gián tiếp thông qua cơ cấu từ tính lên bộ hiển thị, giúp cách ly hoàn toàn phần đo với phần hiển thị. Cơ chế này hạn chế tối đa ảnh hưởng của nhiệt độ cao, áp suất và cặn bẩn, từ đó duy trì độ chính xác và độ ổn định của đồng hồ trong suốt thời gian sử dụng.

Thông số kỹ thuật Đồng hồ nước nóng Zenner DN200

Cách lắp đặt Đồng hồ nước nóng Zenner DN200

Bước 1: Chuẩn bị

• Kiểm tra model, kích thước DN200 và phụ kiện đi kèm
• Chuẩn bị gioăng chịu nhiệt, bu lông – đai ốc đúng tiêu chuẩn

Bước 2: Xử lý đường ống

• Ngắt hoàn toàn dòng nước nóng, xả áp trong hệ thống
• Làm sạch bên trong đường ống, loại bỏ cặn và vật lạ

Bước 3: Chọn vị trí lắp

• Ưu tiên đoạn ống thẳng, ít rung động
• Chiều dài ống thẳng tối thiểu: trước ≥ 5D, sau ≥ 3D
• Tránh lắp gần bơm, co, van đóng mở nhanh

Bước 4: Lắp đồng hồ

• Đặt đồng hồ theo phương ngang
• Căn chỉnh đúng chiều mũi tên dòng chảy
• Đảm bảo đồng hồ cân bằng, không lệch trục

Bước 5: Siết mặt bích

• Lắp gioăng đều hai bên
• Siết bu lông theo thứ tự chéo, tăng lực từ từ

Bước 6: Vận hành thử

• Mở nước nóng từ từ để tránh sốc nhiệt
• Kiểm tra rò rỉ, quan sát mặt hiển thị và độ ổn định

Lưu ý khi sử dụng và bảo quản

• Không thay đổi nhiệt độ đột ngột trong thời gian ngắn
• Không sử dụng cho nước lạnh hoặc môi trường không phù hợp
• Kiểm tra, bảo trì định kỳ để đảm bảo độ chính xác
• Lắp đặt đúng kỹ thuật để kéo dài tuổi thọ thiết bị

Cách chọn mua Đồng hồ nước nóng Zenner DN200

• Xác định đúng lưu lượng và áp suất của hệ thống
• Đảm bảo nhiệt độ làm việc phù hợp thông số kỹ thuật
• Ưu tiên sản phẩm chính hãng Zenner, đầy đủ CO–CQ
• Chọn đơn vị cung cấp có kinh nghiệm và hỗ trợ kỹ thuật

Ứng dụng của Đồng hồ nước nóng Zenner DN200

• Hệ thống nước nóng trung tâm cho khu phức hợp, tòa nhà lớn
• Khách sạn, bệnh viện, trung tâm thương mại
• Nhà máy, khu công nghiệp sử dụng nước nóng
• Hệ thống lò hơi, trao đổi nhiệt và tuần hoàn nước nóng
