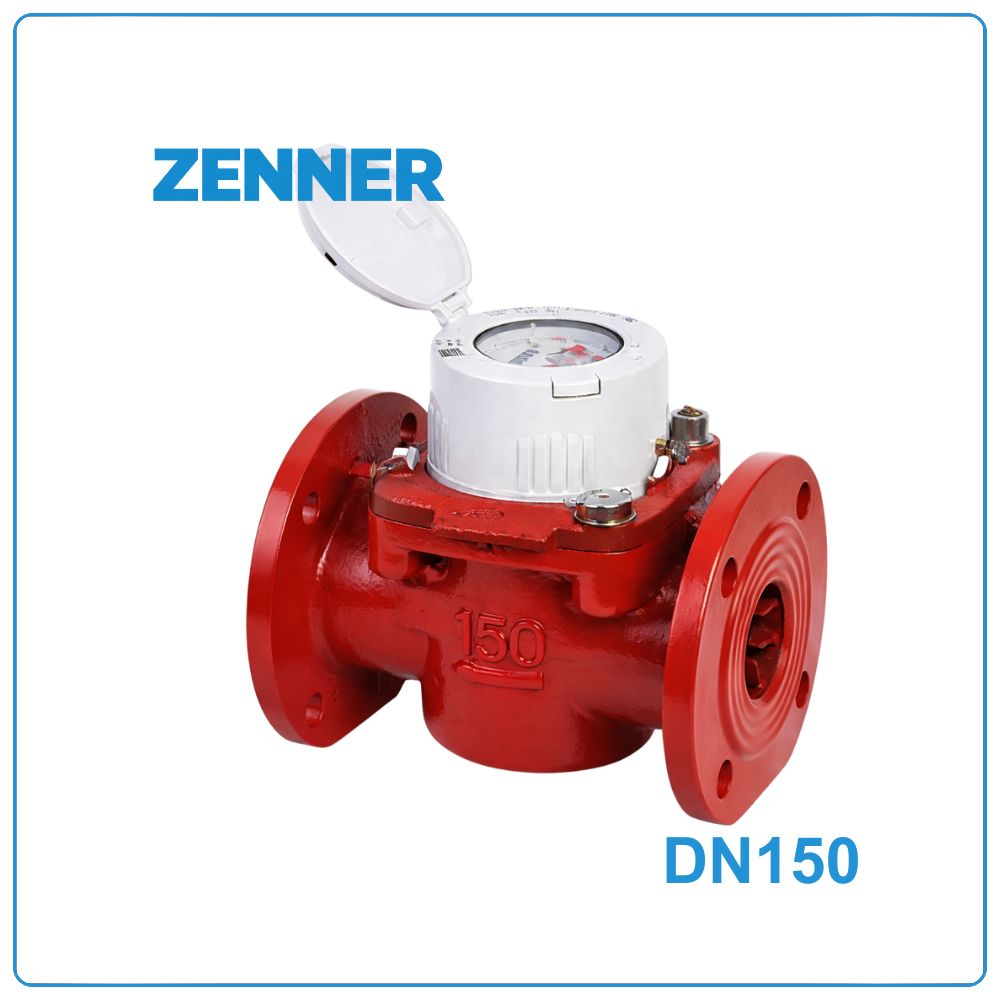

Đồng hồ nước nóng Zenner DN150

Định nghĩa Đồng hồ nước nóng Zenner DN150

Đồng hồ nước nóng Zenner DN150 là thiết bị đo lưu lượng cơ học, chuyên dùng để ghi nhận tổng lượng nước nóng chảy qua đường ống có đường kính danh nghĩa DN150 trong suốt quá trình vận hành.

Thiết bị được thiết kế riêng cho môi trường nước nóng, nơi nhiệt độ cao và áp suất lớn có thể ảnh hưởng đến độ chính xác của các loại đồng hồ nước thông thường.

Quy đổi kích thước:

• DN150 tương đương 6 inch
• Đường kính ống lắp đặt xấp xỉ Φ168 mm

Nhiệm vụ của Đồng hồ nước nóng Zenner DN150

• Đo và ghi nhận chính xác lưu lượng nước nóng trong hệ thống
• Hỗ trợ giám sát và quản lý vận hành hệ thống cấp nước nóng
• Cung cấp dữ liệu cho việc tính toán, phân bổ và quyết toán chi phí
• Phát hiện các bất thường về lưu lượng trong quá trình vận hành

Đặc điểm nổi bật của Đồng hồ nước nóng Zenner DN150

• Thiết kế chuyên dụng cho hệ thống nước nóng lưu lượng lớn
• Kết cấu chắc chắn, phù hợp vận hành liên tục trong thời gian dài
• Cơ cấu truyền động từ tính, giảm ảnh hưởng của nhiệt và áp suất
• Mặt hiển thị rõ ràng, dễ quan sát trong môi trường kỹ thuật
• Tuổi thọ cao, ít hư hỏng trong điều kiện làm việc khắc nghiệt

Cấu tạo Đồng hồ nước nóng Zenner DN150

Đồng hồ nước nóng Zenner DN150 gồm các bộ phận chính:

• Thân đồng hồ: Gang cầu chịu nhiệt, phủ sơn epoxy chống ăn mòn, đảm bảo độ bền cơ học cao.
• Buồng đo lưu lượng: Gia công chính xác, giúp dòng chảy ổn định và hạn chế sai số.
• Cánh đo: Làm từ vật liệu chịu nhiệt, có độ cân bằng tốt, phản hồi nhanh với sự thay đổi lưu lượng.
• Trục truyền động: Chịu áp lực lớn, hoạt động ổn định trong môi trường nhiệt độ cao.
• Bộ truyền động từ tính: Cách ly buồng đo và bộ hiển thị, bảo vệ cơ cấu ghi số.
• Mặt hiển thị: Kín, chống hấp hơi, số đọc rõ ràng và dễ theo dõi.

Nguyên lý hoạt động của Đồng hồ nước nóng Zenner DN150

Khi nước nóng chảy qua đồng hồ, dòng nước tác động trực tiếp lên cánh đo bên trong buồng đo, làm cánh quay quanh trục. Tốc độ quay của cánh đo tỷ lệ thuận với lưu lượng nước đi qua.

Chuyển động quay được truyền gián tiếp thông qua cơ cấu từ tính lên bộ hiển thị. Cách truyền này giúp hạn chế tác động của nhiệt độ cao, áp suất và cặn bẩn lên cơ cấu đếm, từ đó duy trì độ chính xác và độ ổn định của đồng hồ trong suốt quá trình sử dụng.

Thông số kỹ thuật Đồng hồ nước nóng Zenner DN150

Cách lắp đặt Đồng hồ nước nóng Zenner DN150

Bước 1: Chuẩn bị trước khi lắp

• Kiểm tra đúng model, kích thước DN150
• Chuẩn bị gioăng chịu nhiệt, bu lông – đai ốc đúng tiêu chuẩn

Bước 2: Xử lý hệ thống đường ống

• Ngắt hoàn toàn dòng nước nóng và xả áp
• Làm sạch bên trong đường ống, loại bỏ cặn bẩn

Bước 3: Chọn vị trí lắp đặt

• Lắp trên đoạn ống thẳng, hạn chế rung động
• Chiều dài ống thẳng tối thiểu: trước ≥ 5D, sau ≥ 3D
• Tránh lắp gần bơm, co, van đóng mở nhanh

Bước 4: Lắp đồng hồ

• Đặt đồng hồ theo phương ngang
• Căn chỉnh đúng chiều mũi tên dòng chảy
• Đảm bảo đồng hồ không bị lệch trục

Bước 5: Siết mặt bích

• Đặt gioăng đều hai mặt
• Siết bu lông theo hình chữ X, tăng lực từ từ

Bước 6: Vận hành thử

• Mở nước nóng từ từ để tránh sốc nhiệt
• Kiểm tra rò rỉ và độ ổn định của mặt hiển thị

Lưu ý khi sử dụng và bảo quản

• Không thay đổi nhiệt độ đột ngột trong thời gian ngắn
• Không dùng cho nước lạnh hoặc môi trường không phù hợp
• Kiểm tra, bảo trì định kỳ để duy trì độ chính xác
• Lắp đặt đúng kỹ thuật để kéo dài tuổi thọ thiết bị

Cách chọn mua Đồng hồ nước nóng Zenner DN150

• Xác định đúng lưu lượng và áp suất hệ thống
• Đảm bảo nhiệt độ làm việc phù hợp thông số kỹ thuật
• Ưu tiên sản phẩm chính hãng Zenner, đầy đủ CO–CQ
• Chọn đơn vị cung cấp có năng lực tư vấn và hỗ trợ kỹ thuật

Ứng dụng của Đồng hồ nước nóng Zenner DN150

• Hệ thống nước nóng trung tâm cho chung cư, tòa nhà lớn
• Khách sạn, bệnh viện, khu nghỉ dưỡng
• Nhà máy, khu công nghiệp sử dụng nước nóng
• Hệ thống lò hơi, trao đổi và tuần hoàn nhiệt
